SERIE PERIMETRAL 70

Sistema de Ventana y Balconera CORREDERA PERIMETRAL con gran variedad de soluciones, gracias a su extensa gama de perfiles y accesorios. Se complementa con el sistema de practicable serie 45 para la integración en todas sus variantes de paños fijos o practicables, para realizar cualquier cerramiento.

Perfiles de aluminio de extrusión, de primera fusión en aleación 6063, tratamiento térmico T5, según normas EN 515, EN 573-3 Y EN 755-2, bajo certificación ISO 9001. Las tolerancias dimensionales y de espesor se ajustan a la norma UNE-EN 12020-2. Fabricante EXTRUAL SISTEMAS, Serie 18.

PUENTE TÉRMICO

Sin rotura de puente térmico.

MARCOS

Marco de 70 mm (2 carriles).
Marco de 100 mm (3 carriles).

ACRISTALAMIENTOS

hasta 25 mm.

ESPESOR

Espesor medio 1,5 – 1,6 mm.

HOJAS

Hojas de corte perimetral de 28 mm. Peso máximo de la hoja 120 kg.

GUÍAS

Guías de persiana totalmente integradas en el sistema.

COMPLEMENTOS

Gran variedad de perfiles complementarios, junquillos y tapajuntas, que permiten modificar la estética de los cerramientos.
Posibilidad de utilizar cremonas multipunto de cierre y tirador de refuerzo central para balconeras que proporcionan una nueva estética a las correderas.
Nuevo sistema de multipunto para puertas con falsa maniobra integrada y posibilidad de colocar cerradura con llave a uno o los dos lados de la hoja.

Permeabilidad al aire	UNE-EN 1026-2000	CLASE 3
Estanquidad al agua	UNE-EN 1027-2000	CLASE 7A
Resistencia al viento	UNE-EN 12211-2000	CLASE C5
Aislamiento acústico	UNE-EN 14351-1:2006	RW= 30 db
Coeficiente de transmisión térmica	UNE-EN 10077-1	UH = 2,1 W/m k

*Ensayo de aislamiento acústico a ruido aéreo realizado en una ventana de 2 hojas, de 1230 x 1480 mm. con doble acristalamiento 44.1 Silence/c6/8. Ensayos realizados en laboratorio acreditado por ENAC según norma UNE-EN 14351-1:2006. Zonas de cumplimiento del CTE: A, B, C, D

Apertura 1 hoja

Apertura 2 hojas

Apertura 3 hojas

Apertura 4 hojas

Apertura 6 hojas

Protección superficial; lacado con garantía QUALICOAT con un espesor mínimo de 60 micras o anodizado con un espesor mínimo de 15 micras según Normas UNE-EN-ISO 2360, UNE-EN 12373-6(99) y UNE-EN 12373-4(99).

Lacado color blanco.
Anodizado plata, bronce, inox y oro.
Lacado según carta RAL.
Lacado especial.
Lacado color imitación madera.

COEFICIENTES DE TRANSMITACNCIA TÉRMICA UH(w/m² k) Según CTE Feb. 2015 y UNE-EN 10077-1.

AISLAMIENTO ACÚSTICO Según UNE-EN 14351-1:2006 ANEXO B

¡NECESITAS AYUDA!

Cuentanos tu proyecto, envíanos la información de que dispongas y en breve nos pondremos en contacto contigo.

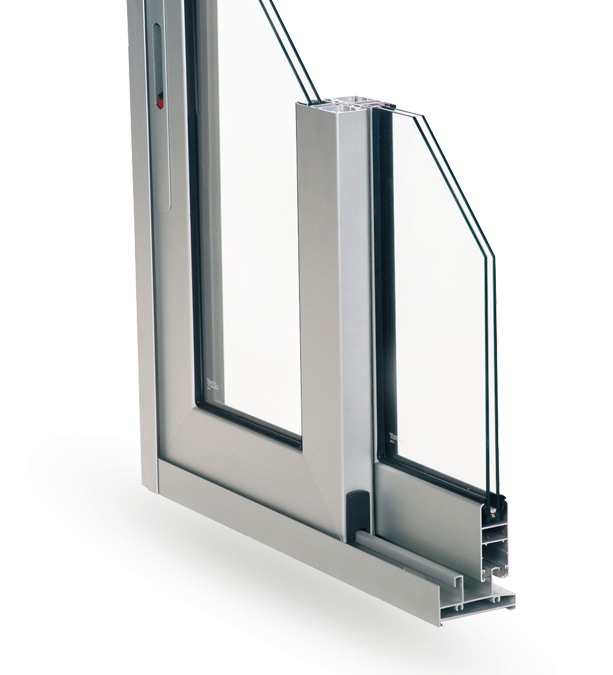

SERIE MEDITERRANEA

Sistema de Ventana y Balconera CORREDERA con gran variedad de soluciones, gracias a su extensa gama de perfiles y accesorios. Se complementa con el sistema de practicable serie 40 para la integración en todas sus variantes de paños fijos o practicables, para realizar cualquier cerramiento.

PUENTE TÉRMICO

Con rotura de puente térmico.

MARCOS

Marco de 77 mm (2 carriles).
Marco de 113 mm (3 carriles).

ACRISTALAMIENTOS

De 4 a 22 mm.

ESPESOR

Espesor medio 1,5 – 1,6 mm.

HOJAS

Hojas de corte recto de 27 mm. Peso máximo de la hoja 100 kg.

GUÍAS

Guías de persiana totalmente integradas en el sistema.

COMPLEMENTOS

Gran variedad de perfiles complementarios, junquillos y tapajuntas, que permiten modificar la estética de los cerramientos.

Permeabilidad al aire	UNE-EN 1026-2000	CLASE 3
Estanquidad al agua	UNE-EN 1027-2000	CLASE 6A
Resistencia al viento	UNE-EN 12211-2000	CLASE C5
Aislamiento acústico	UNE-EN 14351-1:2006	RW= 28 db
Coeficiente de transmisión térmica	UNE-EN 10077-1	UH = 3,0 W/m k

*Ensayo de aislamiento acústico a ruido aéreo realizado en una ventana de 2 hojas, de 1230 x 1480 mm. con doble acristalamiento 44.1 Silence/c6/8.
Ensayos realizados en laboratorio acreditado por ENAC según norma UNE-EN 14351-1:2006.
Zonas de cumplimiento del CTE: A, B, C, D

Apertura 1 hoja

Apertura 2 hojas

Apertura 3 hojas

Apertura 4 hojas

Apertura 6 hojas

Lacado color blanco.
Anodizado plata, bronce, inox y oro.
Lacado según carta RAL.
Lacado especial.
Lacado color imitación madera.

COEFICIENTES DE TRANSMITACNCIA TÉRMICA UH(w/m² k)
Según CTE Feb. 2015 y UNE-EN 10077-1.

AISLAMIENTO ACÚSTICO Según UNE-EN 14351-1:2006 ANEXO B

¿NECESITAS AYUDA?

Cuentanos tu proyecto, envíanos la información de que dispongas y en breve nos pondremos en contacto contigo.

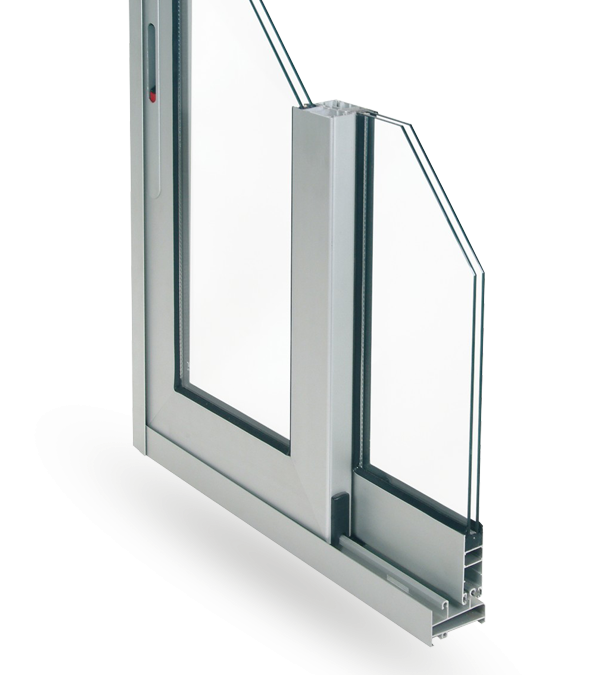

SERIE BASIC

Sistema de ventana y balconera corredera con una gran variedad de soluciones gracias a su extensa gama de perfiles y accesorios. Se complementa con el sistema de practicable serie 40 para realizar cualquier cerramiento.

Perfiles de aluminio de extrusión, de primera fusión en leación 6063, tratamiento térmico T5, según normas EN 515, EN 573-3 Y EN 755-2, bajo certificación ISO 9001. Las tolerancias dimensionales y de espesor se ajustan a la norma UNE-EN 12020-2.
Fabricante EXTRUAL SISTEMAS, Serie 21

PUENTE TÉRMICO

Sin rotura de puente térmico.

MARCOS

Marco de 60 mm (2 carriles).
Marco de 90 mm (3 carriles).

ACRISTALAMIENTOS

De 4 a 18 mm.

ESPESOR

Espesor medio 1,5 – 1,6 mm.

HOJAS

Hojas de corte recto de 22 mm. Peso máximo de la hoja 90 kg.

GUÍAS

Guías de persiana totalmente integradas en el sistema.

COMPLEMENTOS

Gran variedad de perfiles complementarios, junquillos y tapajuntas, que permiten modificar la estética de los cerramientos.

Permeabilidad al aire	UNE-EN 1026-2000	CLASE 3
Estanquidad al agua	UNE-EN 1027-2000	CLASE 6A
Resistencia al viento	UNE-EN 12211-2000	CLASE C3
Aislamiento acústico	UNE-EN 14351-1:2006	RW= 28 db
Coeficiente de transmisión térmica	UNE-EN 10077-1	UH = 2,8 W/m k

*Ensayo de aislamiento acústico a ruido aéreo realizado en una ventana de 2 hojas, de 1230 x 1480 mm. con doble acristalamiento 44.1 Silence/c6/8.
Ensayos realizados en laboratorio acreditado por ENAC según norma UNE-EN 14351-1:2006.
Zonas de cumplimiento del CTE: A, B, C, D

Apertura 1 hoja

Apertura 2 hojas

Apertura 3 hojas

Apertura 4 hojas

Apertura 6 hojas

Lacado color blanco.
Anodizado plata, bronce, inox y oro.
Lacado según carta RAL.
Lacado especial.
Lacado color imitación madera.

COEFICIENTES DE TRANSMITACNCIA TÉRMICA UH(w/m² k)
Según CTE Feb. 2015 y UNE-EN 10077-1.

AISLAMIENTO ACÚSTICO
Según UNE-EN 14351-1:2006 ANEXO B
